山西工学院礼堂

山西工学院是经教育部批准成立的一所省属公办全日制理工类普通本科高等学校。按照省委、省政府部署，在朔州市委、市政府的大力支持下，学校于2021年6月3日正式挂牌成立。为了优化山西工学院礼堂的音频扩声系统，本项目采用了MotiVity的专业设备及技术支持。

该礼堂音频扩声系统设计以满足报告、会议、培训的语言扩声为主，同时兼顾文艺、歌舞演出的需要，要具有优良的音质、大的动态范围、出色的丰满度和清晰度，以及声像一致；整个系统还需具备足够的功率储备和多重效果选择，以适应各种活动的需求；同时功能配备完善，确保系统在各种情况下的稳定运行。

·礼堂音频扩声系统解决方案·

主扩声系统

由线阵扬声器担任主扩声系统，进行全场扩声，让声场能够覆盖到整个礼堂。

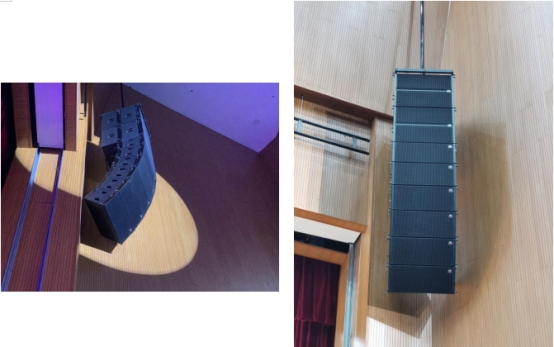

我们在舞台正上方两侧，设计每边吊挂6只M-10线阵扬声器，下面3只调整对应角度负责覆盖一层观众区域，上面3只调整对应角度负责覆盖二层观众区域。为了弥补二层低频的频率能量，还搭配2只M-25BW次低音扬声器来辅助扩声。

M-25BW*2 + M-10*6

中置声道扬声器

由于舞台台口较宽，会导致中间观众区域声能缺失的问题，我们特别使用了4只M-10作为中置声道扬声器。其中，2只负责覆盖一层观众区域，另外2只则负责覆盖二层观众区域。

台唇音箱

台唇采用4只NX312音箱，放置于舞台前面，进行前排观众区域声能的补充，能够有效地提高前排观众区域的音质效果。

中近场/超低频音箱

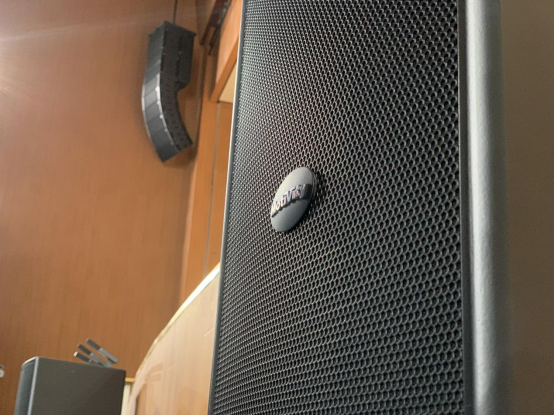

 中近场设置2只NX315音箱，把上空线阵的声像拉下来，使声音从舞台正前方传递过来，避免观众产生“声音从头顶飞过”的感觉，提高声音的定位感。

 2只AT-28B超低频音箱补充超低部分，与之叠放在舞台两侧，进一步保证音效和足够的音域范围，使整个系统更加完整和立体。

环绕音箱

环绕音箱一共使用了8只QX112及2只QX110。一层壁挂了4只QX112和2只QX110，二层壁挂了4只QX112，与主扩线阵、中置线阵、超低音箱共同形成5.1声道，确保观众在各个区域的声像听觉均匀。

舞台返送音箱

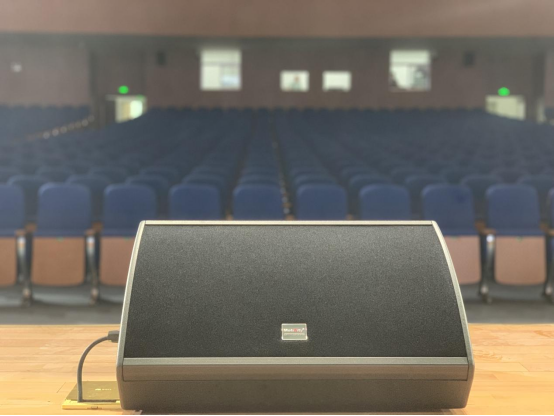

在舞台返听方面，采用6只QX112M舞台返送音箱，其中4只为流动返送，2只为固定返送。考虑舞台纵深较深，所以放置在舞台前区，来满足舞台区表演者的听音需求。

监听音箱

此外，还设计加入了Peavey的PM500有源监听音箱，它采用独有的FIR相位处理、具备0°相位响应，应用在礼堂控制室，提供高度还原、纯净自然的监听体验。

集中控制与管理

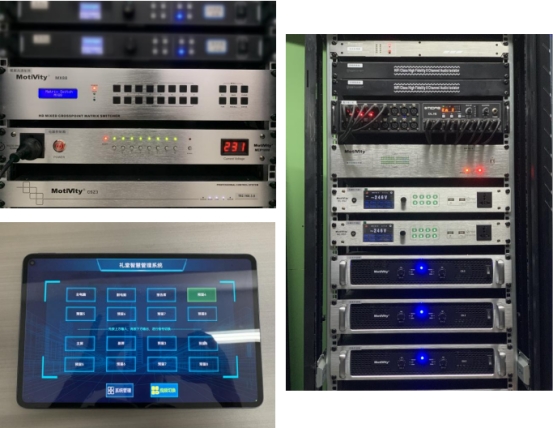

对于整个系统的控制与处理，我们为其配置了C系列和H系列功放来完成各音箱的驱动；MX88视频矩阵对现场视频源进行切换；2台DP1616处理器对信号进行集中控制与管理；CSZ3中控系统则对SC-902、MEP1000电源时序器进行电源开关管理，以及对MX88视频矩阵进行视频源切换控制，并通过平板一键开关控制，快速便捷。

音源部分

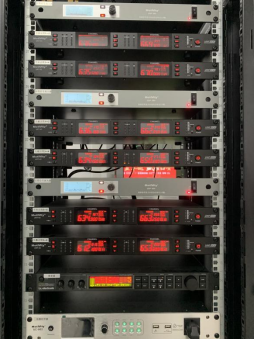

音源部分选用了6套URT-42真分集无线手持式话筒，包括3套无线手持和3套无线腰包。加入3台USP-900天线放大器对无线话筒信号进行分配和放大，确保无线传输的稳定性和距离。

经过技术人员的精心调试和使用，整体声场覆盖展现出良好的一致性和均匀性，声音具备清晰度和丰满度，令人耳目一新。

整个音频扩声系统设计周全，考虑了声场覆盖、声音品质、动态范围、频率响应等多方面因素，采用了多种专业设备和技术，并通过中控系统进行集中控制和管理，方便人员操作和维护。如此，充分满足了院方的使用需求，并获得了院方的高度好评！
