Stride 4.4

Stride网络音频矩阵系统是以标准AoIP架构的网络音频系统,满足国际国内最新行业标准:AES67高品质流化音频在IP网络上的互操作规范。系统包含Stride4.4、Stride8.8、Stride16.8、Stride-Pro共四款数字矩阵处理器,其拥有强大的96KHz、24bit AD/DA sigma-delta超高品质转换器,输入处理部分包含增益、静音、联调、门限、扩展、低切、多种滤波模式参量均衡、相位等处理单元。输出处理部分包含增益、静音、联调、分频、多滤波模式参量均衡、压限、相位、延时等处理单元。每个输出带有通道预设记忆、调取能力,可配合音箱数据库作音箱数据管理,内置厂家推荐音响数据库数据。所有输入输出之间可以自由进行音频信号路由矩阵分配,并且输入输出通道名称可以更改。所有输入输出的参数可以联动调节,并且任意通道之间的参数可以自由复制,这两项设计可显著的提高操作人员的调试效率。延时模块具有高达680ms的延时能力,步距为0.021ms。 设备前面板输入输出每通道均配有信号及失真2段高精度电平指示LED显示灯,另包含设备工作模式灯,可获取设备运行及联机状态。内置完善的信号发生器,系统检测更加方便。具有密码保护功能,您设置好的参数,可以安全的保存在处理器中,有效防止他人误操作。拥有21/12个用户预设,1个出厂模式,用户预设名称均可修改。整机参数和单个预设文件均可以单独存储和调用。可以通过USB或RS232/485端口控制,通过RS485方式可以实现远程定时控制及多达256台级联控制。支持中英文PC操作软件,一键式联机,操作更加方便快捷。 具有如此强大的音频处理能力,却仅有2U高度,并且所有音频接口均使用平衡、通用的凤凰头接口,固定安装系统稳定性更高。Stride系列矩阵处理器能够提供精确的音频处理、优质的声音效果和稳定可靠的运行能力,绝对是任何一套高品质专业扩声与大型网络音频解决方案的系统必配。 Stride网络音频矩阵系统技术功能特点: 1、内置AEC远程声学回声消除,应对远程电视电话会议中网络延迟所造成的声学回声问题。 2、可选配(插卡式)Dante网络音频传输卡,根据不同型号选型及场地系统选型,灵活搭配4*4、8*8、32*32高品质网络音频矩阵。 3、Stride网络音频系统符合AoIP高品质网络音频流传输框架,全面支持AES67跨协议、跨网段传输。(该标准由国家新闻出版广电总局批准发布,采自国际音频工程协会AES67-2015) 4、该系统DSP输出部分每通道均具有通道预设存储功能(包含分频、参数均衡、压缩限幅数据),可针对后级设备搭配进行预置保存、调用。采用该系列产品可享用Motivity、Peavey产品音箱数据库数据。 5、输入部分拾音灵敏度可自适应调节,达到远近、大小声能幅度不会偏差过大。 6、对输入音源信噪比、动态范围自适应调整,可弥补有缺陷音源的动态问题。 7、每通道多达10种斜率可选独立高低通分频滤波器;5段、多达9种参数均衡滤波类型可配选,包含:Peak峰值、Highpass高通、Lowpass低通、Highshelf搁架、Lowshelf搁架、Allpass全通(相位滤波2类)、Bandpass带通、Bandstop带阻滤波器。 8、每个输入通道独享(含Close)共5级反馈抑制能力,针对单个音源抑制处理而不影响整个系统链路原始音色。 9、双引擎虚拟总线设计:针对会议类自动混音、摄像跟踪、集体均衡、压缩等DSP处理;针对效果类集中均衡、回声、混响DSP调节及直接效果输出。 10、Matrix矩阵部分出厂默认数据可通过Clear按键一键清空,工程师调试更便捷。 11、可选配标准版ARC控制面板,直接对设备进行用户端简单操控。 12、DSP软件可根据用户偏好任意联动控制及处理。 13、具备输入、输出两组独立的Sub cotrol集控能力,即数字调音台DCA功能。 14、通道参数可任意复制粘贴。 15、支持网络IP化联机管理,最大可级联255台设备。 16、本机DSP具备信号发声器功能,可用于系统信号检测、校准工作。 17、系统通道名称可任意更改,整机DSP可支持中英文双语显示。 18、单机支持21/12个用户预设,可根据不同应用场景存储、调用。

产品功能:

32位DSP芯片处理,48kHz采样率,24bit  AD/DA转换。

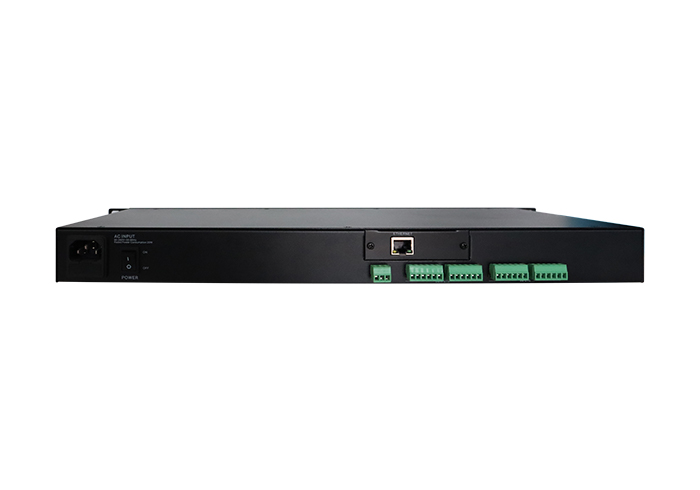

4路平衡输入、4路平衡输出

本地每输入通道可选择独立话放带+48V幻像供电,话放增益可单独调节。

可通过选配DT44A型网络音频插卡,扩展4路Dante输入、4路Dante输出;

输入通道处理部分包含低切,反馈抑制,5段参量均衡,噪声门,增益,静音,相位,连动调节,音量编组调节等处理功能

输出通道处理部分包含分频,7段参量均衡,增益,静音,压缩/限幅器,相位,延时,连动调节,音量编组调节等

所有输入输出之间可以自由进行矩阵式分配。

所有参量均衡的频点、增益和带宽可调,其中增益步距为0.1dB,类型可选择:PEAK、H-SHELF、L-SHELF、Low cut、High cut。

所有高切、低切滤波器、分频器的类型可选择:Butterworth、Linkwitz-Riley、Bessel,斜率在-6dB/Oct至-24dB/Oct多达10种可选。

输入通道噪声门的门限值、启动时间、恢复时间、保持时间连续可调。输出通道的压缩/限幅器的值、比率、启动时间、恢复时间连续可调。

所有输入输出的参数可以连动调节,输入通道和输出通道名称均可修改。

所有延时模块都具有高达680ms的延时时间,步距0.021ms。

任意通道之间参数设置可以自由复制,内置测试信号发生器。

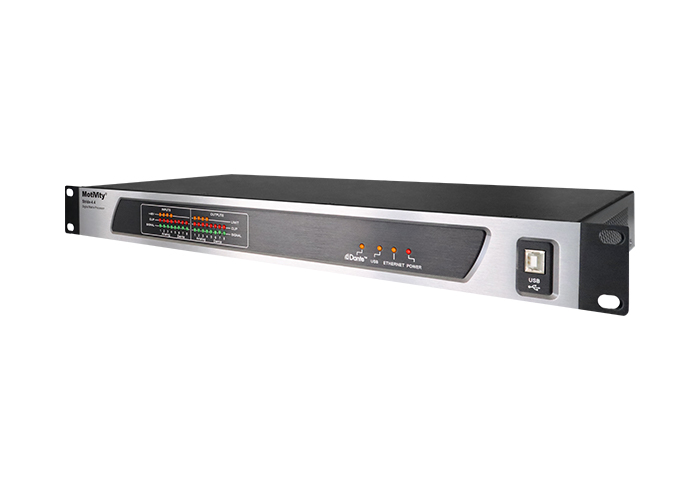

设备面板每通道包含信号及削波指示灯,含整机运行及联机状态指示灯,具有密码保护功能。

21个用户预设,1个出厂预设,整机参数和单个预设文件都可以单独储存和调用。支持中英文PC操作软件,一键式联机,使用户的操作更方便快捷。

可以通过USB端口控制,及以太网连接远程控制端口实现远程定时控制及多达250台级联控制

技术参数:

频率响应:20Hz-20KHz,+/-0.3dB

动态范围>105dBu

失真度:<0.008% at 1kHz(0dBu)

串音:>70dBu,20Hz-20kHz

共模拟制比:>75dBu 1KHz

话筒输入:

类型:平衡式连接

幻象电源:+48V DC

增益:>50dBu

阻抗:2k ohm

音乐输入:

类型:平衡式连接

增益:35dBu

输入最大电平:+15dBu

阻抗:>10k ohm

输出部分:

类型:平衡式连接

最大输出电平:+15dBu

阻抗:<500Ω

电源:DC 12V/2A

机身尺寸(H×W×D):44mm×215mm×189mm

重量:  1.4kg
