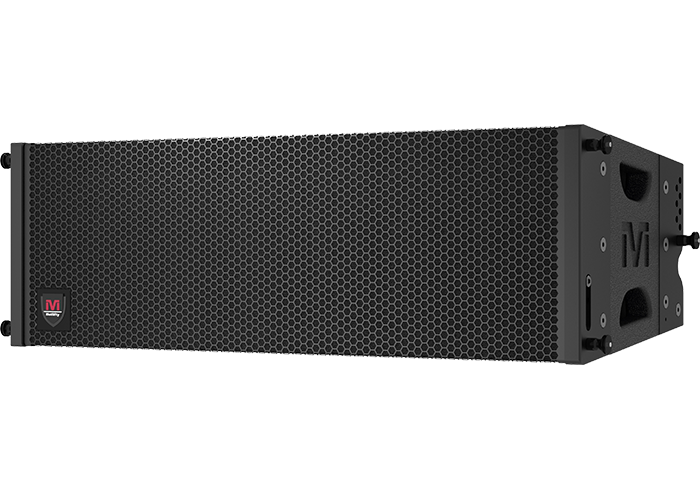

M-8 III

技术参数:

系统类型:4单元2分频倒相式

额定功率:300 W(LF:220W,HF:80W)

节目功率:600 W(LF:440W,HF:160W)

峰值功率:1200 W(LF:880W,HF:320W)

标称阻抗:16Ω(LF:16Ω,HF:16Ω)

标称灵敏度(1W@1m):100 dB(LF:100 dB,HF:108 dB)

最大声压级Pmax@1m):125dB@300W(131dB@1200W)

LF:123dB@220W,129dB@880W;

HF:127 dB@80W,133dB@320W

频率带宽:80Hz—23KHz(LF:80-4.5KHz;HF:900-23KHz)

标称指向性(-6dB):120°(H)×8°(V)(注:线阵列垂直覆盖角度根据阵列的角度和曲率不同而变化)

可调角度:0°~ 12 °,单位调整角度2 °

建议组阵数目:≥4只

额定并联数目:≤4只

换能器配置:铁氧体低频驱动器 8″(50mm音圈140磁)×2

铁氧体高频驱动器  1.4″(36mm音圈90磁)×2

分频模式:内外置分频(内外置分频拨档开关)

模块化阵列式安装设计,阵列特性效应取决于安装长度

满足线性声源柱面波扩声特性(距离每增加一倍,声压级衰减3dB)

中低频阵列耦合技术,低频下潜延展能力更强

中低频相位校准技术,频带衔接自然

采用LICC低阻抗补偿式功率分频器 消除高低音之间相位漂移问题,提供优秀的瞬态响应

本系列低频扬声器均采用CCT技术 可将低音单元的模态失真降低74% 极大改善大口径低音单元的中频特性

采用固定式插销设计,避免产品在多次安装过程中,造成插销遗失的情况,影响下次使用,并增加使用成本

前后部连接件在没使用时将隐藏在吊挂装置内,避免产品在运输过程中的碰撞对安装组件造成损伤,影响安装精度并保证使用的安全性

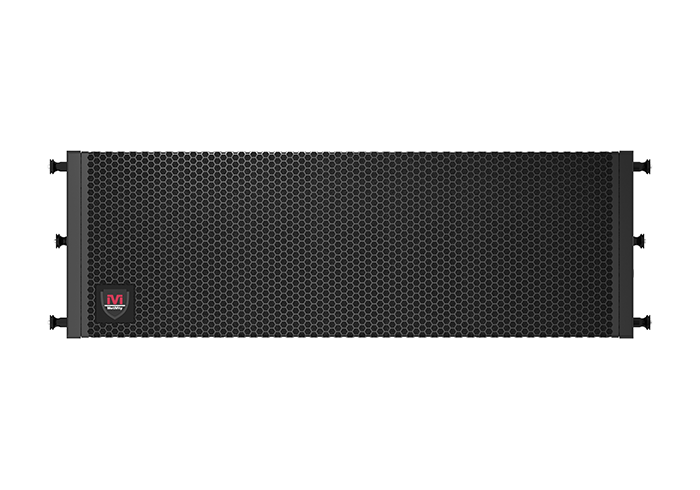

正反左右对称的前网罩,确保各种安装方式都保持外观的一致性

符合人体工程学的镂空式运输把手,在提供安装便利的同时改善音箱内的声学环境

M系列独立研发的Linkwitz滤波分频电路,提供了主动的电子分频级的高中频衔接,同时免去客户后期分频调试的麻烦

9个带精确刻度的插销孔,为安装提供精确的角度调整方案

可与同系列超低阵列组合安装

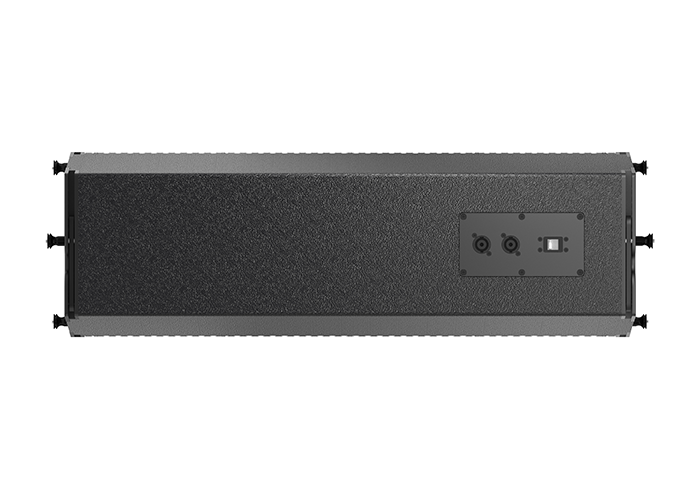

连接器: SPEAKON NL4×2 (PIN1+=POS.  PIN1-=NEG)

PIN1+/1-=LF.  PIN2+/2-=HF)

箱体材质:15mm(0.6″)桦木夹板

吊挂硬件:可选配专业可调角度吊件

颜色:默认为黑色环保耐磨聚脲喷涂,可按要求订制其他颜色

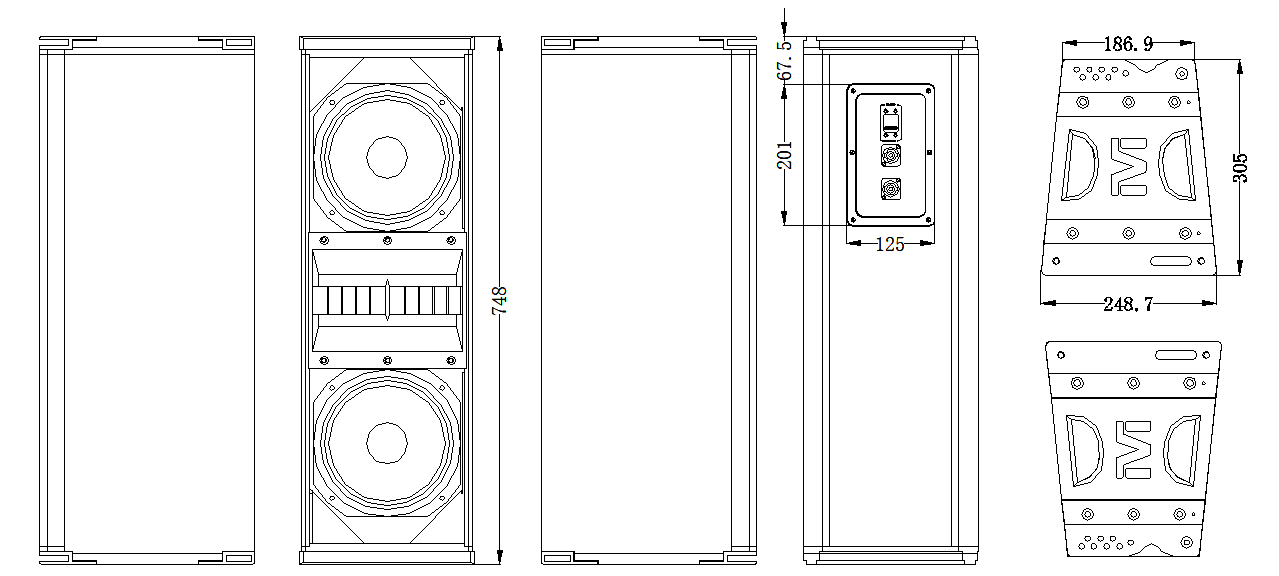

箱体尺寸(H×W×D):249mm(187mm)×748 mm×305mm

重量(每只) :24 kg

参考应用领域:小型户外演出扩声、剧院、多功能厅主扩声、大型户外演出前场补声
