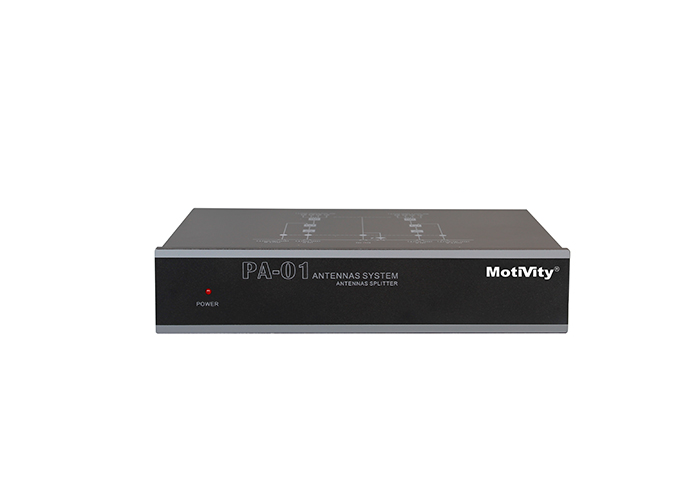

天线分配器PA-01

技术特点:

最多可有4台分集接收机接收两根天线发出的无线电信号。

内置高频放大装置,工作时无损耗。

该天线分配器可以通过它的BNC接口为4台接收机和两台天线放大器同时供电。

PA-01和所连接接收机以及天线放大器的电源完全由1个电源适配器提供。

如果将两台PA-01组合使用,即可在一台8频道分集设备上使用2根天线。

可在一个19英寸的支架内安装两台PA-01或一台PA-01和一台机架安装接收机

技术参数:

2*1: 4或1*1:8 ,有源

接线 8根 ,50cm ,BNC

接头类型:BNC

电源要求: 来自同轴连接的10至15 伏直流偏移75mA

接收模式(3dB波束宽度)70角度

频率范围 470至980MHZ(-3dB时)

三阶过载交截点(OIP3):>30 dBm

放大

In A-OUT A 0±1dB

In A-OUT A1至A4 0±1dB

In B-OUT B1至B4 0±1dB

IIP3 20dBm(最小)

    20dBm(典型)

信号增益 土1dB 可切换+10dBi,+0dBi

天线增益(在轴:7.5dBi

阻抗 50Ω

反射损失 10dB(所有高频输出端)

工作电压 12V DC(用电源适配器)

电流消耗 200mA

总电流消耗带4台接收机和每个天线输入端2台天线放大器(共2个输入端)时最大2.0A

通过ANT RF IN A 和ANT RF IN B对天线放大器供电 12V,500mA

通过A1至A4对接收机供电 12V(防反向馈电保护),500mA

相对空气湿度 5至95%

工作温度范围 -10℃至+55℃

存放温度范围 -20℃至+70

外壳尺寸 约215*150*42mm

重量 约1000g
