UHF指向性放大天线系统USP-900

技术特点:兼容各大品牌,所有UHF频段无线麦克风接收机都可使用,使用配套真分集机型使用效果更佳;现场无线电频谱扫描监测功能,为射频频点分配及管理提供依据;高频信号带通滤波功能,过滤带宽以外的信号对系统造成的干扰;采用高性能材料及电路确保最大的信号灵敏度和端口串扰隔离能力,能够为众多无线接口机提供稳定的无线信号;两个50欧姆BNC型天线级联接口,能够额外连接一个分配主机或第五台无线接收机;每台分配主机提供4路DC12V/500mA 电源输出供电能力。 技术参数:定向天线:天线类型:对数周期指向(LPDA)频率范围:470-960MHz接口类型:TNC孔阻抗:50Ω馈电:+8V至+12V 75mA总增益:+15dB指向性:水平90°垂直60°指向极性:垂直极化产品尺寸(L×W×D):320mm×300mm

技术特点:

兼容各大品牌,所有UHF频段无线麦克风接收机都可使用,使用配套真分集机型使用效果更佳;

现场无线电频谱扫描监测功能,为射频频点分配及管理提供依据;

高频信号带通滤波功能,过滤带宽以外的信号对系统造成的干扰;

采用高性能材料及电路确保最大的信号灵敏度和端口串扰隔离能力,能够为众多无线接口机提供稳定的无线信号;

两个50欧姆BNC型天线级联接口,能够额外连接一个分配主机或第五台无线接收机;

每台分配主机提供4路DC12V/500mA 电源输出供电能力。

 技术参数:

定向天线:

天线类型:对数周期指向(LPDA)

频率范围:470-960MHz

接口类型:TNC孔

阻抗:50Ω

馈电:+8V至+12V 75mA

总增益:+15dB

指向性:水平90°垂直60°

指向极性:垂直极化

产品尺寸L×W×D):320mm×300mm×28mm

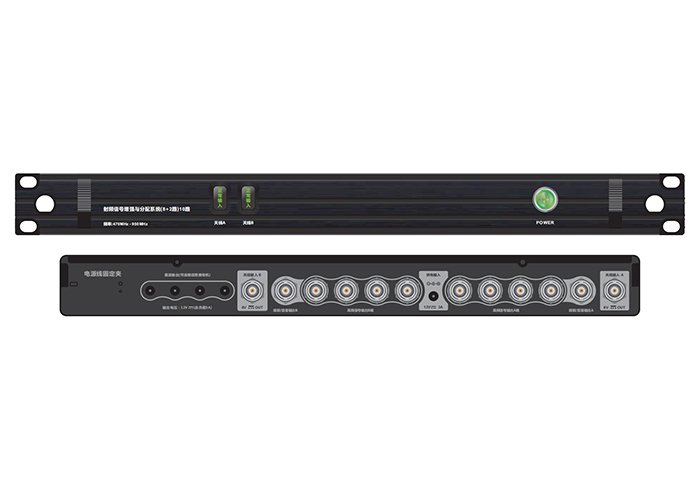

分配器:

射频波段:470-960MHz

三阶滤波:24dBm交截斜度

增益:分配端口5dB,级联端口2dB

阻抗:50Ω

射频端口:BNC

天线馈电:12V 150mA

电源输入:DC +12V 3A

电源输出:4端口最大DC +12V 2.2A

主机尺寸H×W×D):44mm×482mm×215mm

支架尺寸:60-120cm可调

工作温度:-20℃—+50℃

1U标准网络机柜设计
