技术参数：

系统类型：3单元2分频倒相式

额定功率：700 W(LF：600W，HF：100W)；

节目功率：1400 W(LF：1200W，HF：200W)；

峰值功率：2800 W(LF：2400W，HF：400W)

标称阻抗：8 Ω（LF：8Ω，HF：8Ω）

标称灵敏度（1W@1m）：102 dB（LF：102 dB，HF：112 dB）

最大声压级（Pmax@1m）：130dB@700W(136dB@2800W)

                          LF：130dB@600W，136dB@2400W；

HF：132 dB@100W，138dB@400W

频率带宽：65Hz—18KHz（LF：65-4KHz；HF：700-18KHz）

标称指向性（-6dB）：100°（H）×5°（V）（注：线阵列垂直覆盖角度根据阵列的角度和曲率不同而变化）

可调角度：0°～ 8 °，单位调整角度1 °

建议组阵数目：≥4只

额定并联数目：≤2只

换能器配置：铁氧体低频驱动器 10″（65mm音圈156磁）×2

铁氧体高频驱动器  3″（75mm音圈165磁）×1

分频模式：内外置分频（内外置分频拨档开关）

模块化阵列式安装设计，阵列特性效应取决于安装长度。

满足线性声源柱面波扩声特性（距离每增加一倍，声压级衰减3dB)

中低频阵列耦合技术，低频下潜延展能力更强。

中低频相位校准技术，频带衔接自然。

采用LICC低阻抗补偿式功率分频器 消除高低音之间相位漂移问题 提供优秀的瞬态响应

本系列低频扬声器均采用CCT技术 可将低音单元的模态失真降低74% 极大改善大口径低音单元的中频特性

采用固定式插销设计，避免产品在多次安装过程中，造成插销遗失的情况，影响下次使用，并增加使用成本。

前后部连接件在没使用时将隐藏在吊挂装置内，避免产品在运输过程中的碰撞对安装组件造成损伤，影响安装精度并保证使用的安全性。

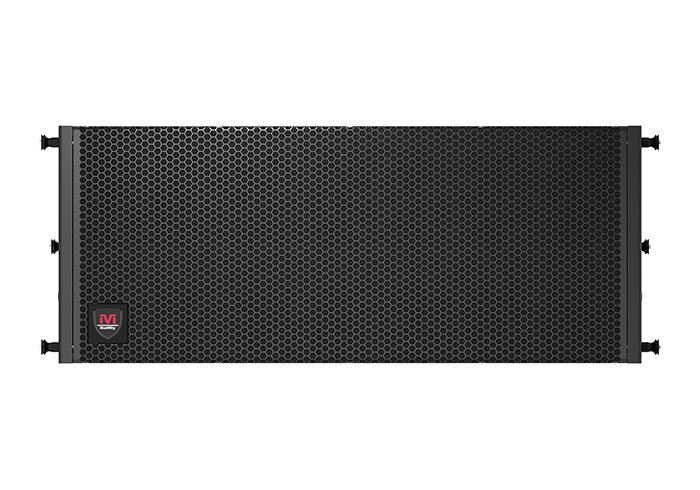

正反左右对称的前网罩，确保各种安装方式都保持外观的一致性。

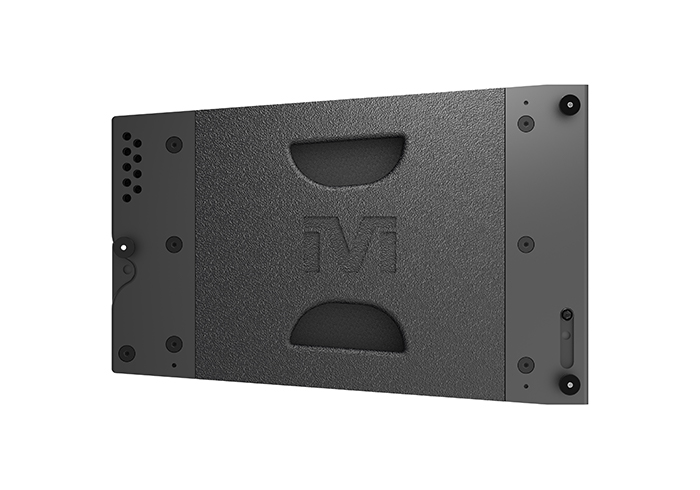

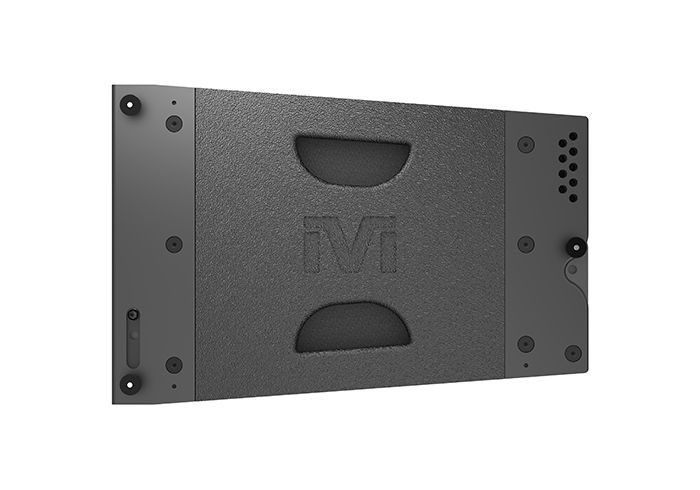

符合人体工程学的镂空式运输把手，在提供安装便利的同时改善音箱内的声学环境。

为M系列独立研发的Linkwitz滤波分频电路，提供了主动的电子分频级的高中频衔接，同时免去客户后期分频调试的麻烦。

9个带精确刻度的插销孔，为安装提供精确的角度调整方案。

可与同系列超低阵列组合安装

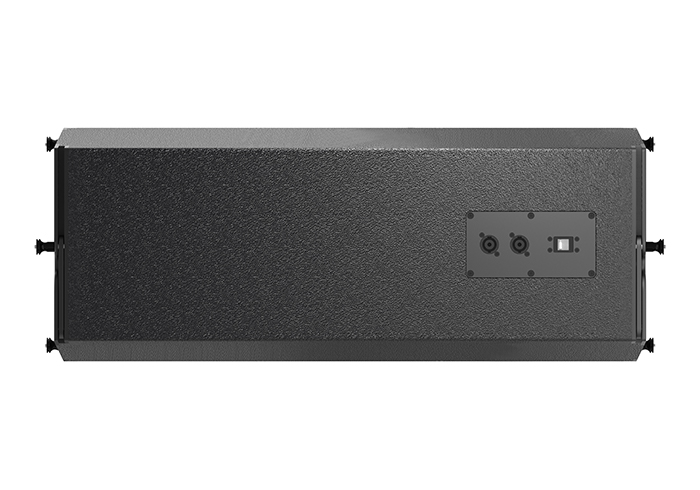

连接器： SPEAKON NL4×2 （PIN1+=POS.  PIN1-=NEG）

（PIN1+/1-=LF.  PIN2+/2-=HF）

箱体材质：18mm（0.7″）+15mm（0.6″）高品质夹板

吊挂硬件：可选配专业可调角度吊件

颜色：默认为黑色环保耐磨聚脲喷涂，可按要求订制其他颜色

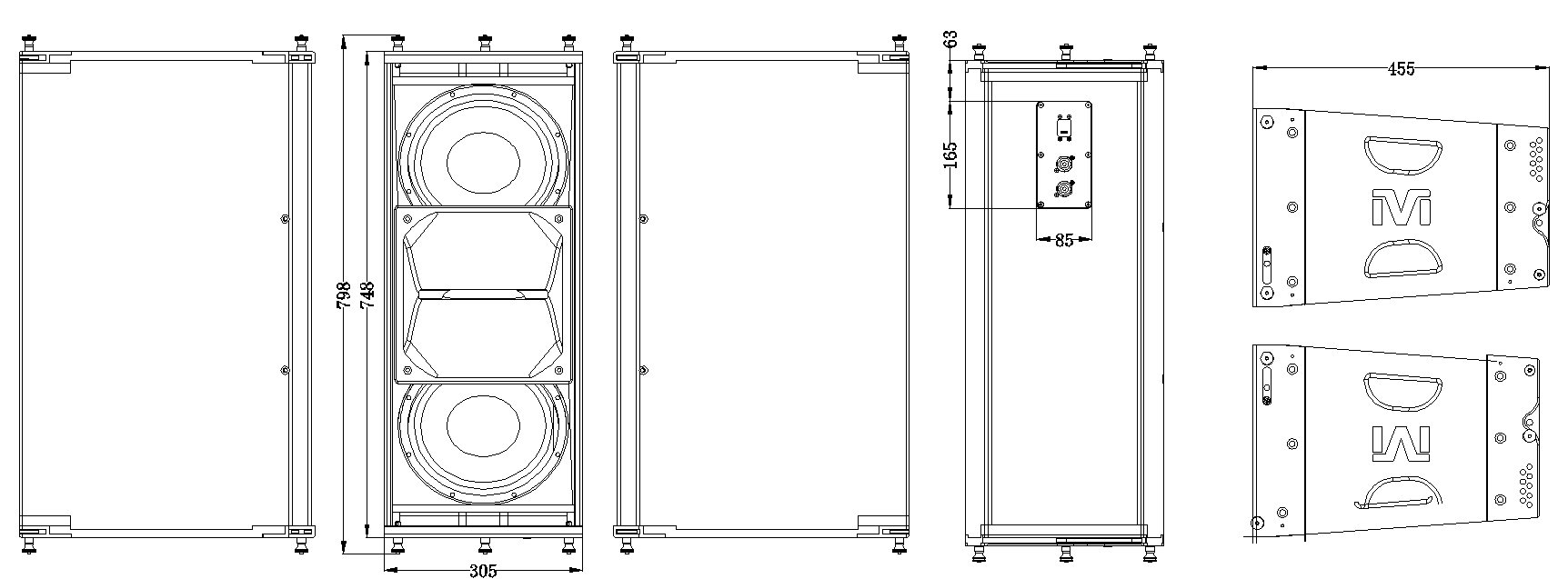

箱体尺寸（H×W×D）：305mm(244mm)×748mm×455mm

重量(每只) ：39.3kg

参考应用领域：小型户外演出扩声、剧院、多功能厅主扩声
