MX高清多格式混插式切换矩阵是一款高性能的高清视频信号交换设备,全数字化切换,实时无缝切换,不分信号格式,可以任意输入切换到任意输出,切换过程无黑屏、抖动、撕裂等现象;采用高性能的模块化硬件设计,完美支持各类高清晰数字/模拟信号切换处理,该系统将高清视频信号切换控制,支持多种视频格式转换传输以及网络远程管理等功能融合为一体,不但实现了模拟信号,数字信号的高清转换和路由功能,而且可以对视频信号进行补偿,修正,驱动等功能。矩阵采用4路插卡式结构,系列产品最多可支持72路信号输入,7 2路信号输出,目前支持 VGA、SDI、DVI、HDMI、CVBS、S-Video、YPbPr、HDbaseT等信号输入及输出;同时具备Ethernet及RS232通讯接口,通过专用的控制软件控制矩阵信号的切换,设置信号分辨率等; 用户根据需求随意搭配各种输入输出卡,实现多种格式信号,为各行业的多种音视频及控制信号分配切换处理提供一站式解决方案,可广泛应用于广播电视工程、多媒体式会议厅、大屏幕显示工程、电视教学、智能交通管理中心、指挥控制中心等场所。
产品描述:
本产品是一款高性能的音视频信号专业切换设备,兼容不同信号类型输入/输出信号卡,用于多个信号输入输出交叉切换,提供独立的视频信号和音频平衡/非平衡输入、输出端子,每路视频信号、音频信号、音视频信号单独传输、单独切换,使信号传输衰减降至最低,图像和声音信号能高保真输出。可以与输入、输出信号卡任意搭配,可插入搭配的信号卡包括:HDMI、DVI、VGA、SDI、HDBT、4Kx2K信号卡(HDMI/HDBT远传/光纤OPTICAL)等,结合不同信号卡功能可以解决综合视听的问题。
本产品主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场合。本产品带有断电记忆、音视频同步或单独切换等功能,并具备RS232通讯接口和TCP/IP(可选功能)控制,可以方便与个人电脑、遥控系统或各种远端控制设备配合使用。
产品特性:
模块化设计,支持HDMI、DVI、VGA、SDI、HDBT、4Kx2K信号卡(HDMI/HDBT远传/光纤OPTICAL)中的任意输入/输出信号卡,并可随意搭配,提高系统灵活性。
支持4×4到8×8的音视频切换;音视频均可独立切换;
采用FPGA架构;设备具有倍频倍线功能,将不同分辨率的信号统一处理输出相同分辨率的信号;
控制方式灵活,具有按键操作、RS232控制功能和红外控制功能,还可根据用户需求,定制网络控制端口,方便客户与各种控制设备配合使用。

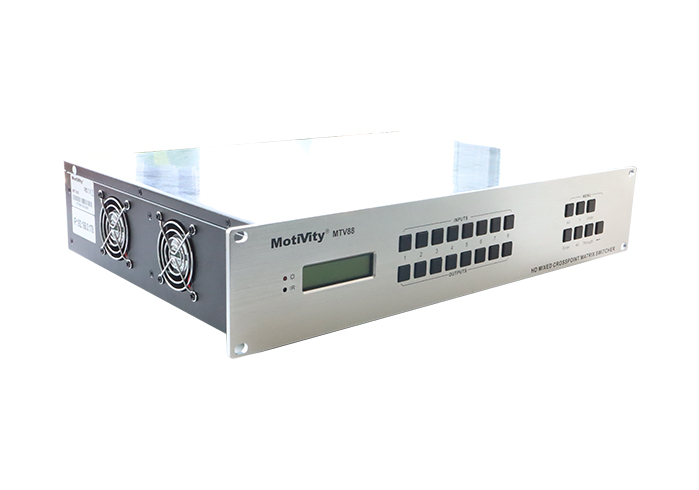

采用LCD显示屏和指示灯实时显示工作状态。
支持场景保存与调用功能。
支持EDID学习功能。
现场升级和热插拔;支持掉电保护;兼容HDCP;支持HDBaseT技术集成;

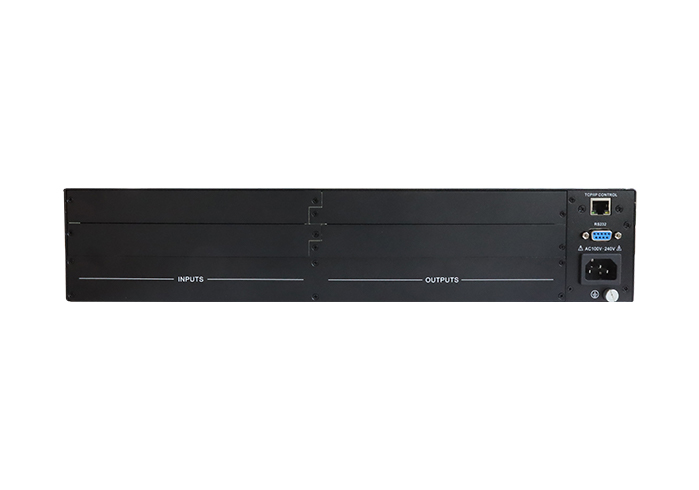

串行控制口:9P RS232母头连接器
面板机箱结构:可插拔信号卡
协议:TCP/IP
电源:220V AC~50/60Hz
相对湿度:10%~90%
工作温度:-10~+40℃
最大功耗:60W
机箱尺寸(H×W×D): 88mmx490mmx320mm
