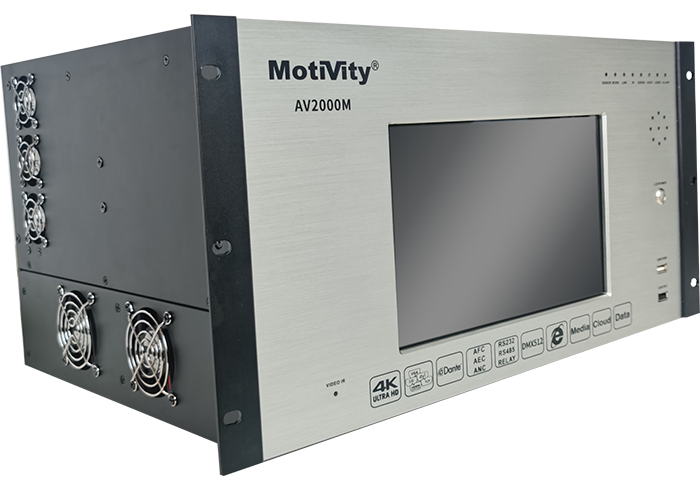

AV2000M

AV2000M是一款基于网络架构平台的高清多媒体AV智慧会议管理中心,满足了多场景的管理,实现会议现场高保真音质、高清晰视频显示切换以及快速可靠的一键式场景控制;集成了音频、视频、智能中控、触摸控制于一体的多媒体管理和处理设备,一台设备即完成了所有音视频及环境周边设备的管理,只需接入前端和终端即可。智能管理系统将广泛应用于会议室、报告厅、多功能厅、指挥调度中心、培训教室等场所。

数字音频DSP媒体矩阵8路平衡音频输入(Mic48V幻象电源/Line),8路平衡音频输出(Line),采用32位DSP芯片处理,96KHz采样率,24Bit AD/DA转换;带有+48V幻象电源,话筒和线路输入增益切换,其中话筒的输入灵敏度可调;音频输入处理部分包含:每通道均有高切,低切,5段参量均衡,噪声门,增益,静音,相位,连动调节,音量编组调节等处理功能;音频输出处理部分包含:每通道均有31段均衡,,压限器,增益,静音,高通-低通滤波器,分频,相位,延时器,反馈抑制、回声消除、噪声消除;音频输入输出之间可以自由进行矩阵式分配,自由复制且每个输入输出通道名称可以更改;输入输出通道带独立的相位曲线调整功能;

高清视频切换矩阵功能:具有4位输入输出卡槽混插矩阵架构,最高支持8X8输入输出视频通道,可根据用户实地需求选配HDMI、DVI、VGA、SDI、HDBT、CVBS输入输出卡,插卡式模块化的结构设计,极其容易扩展或更换。应用灵活,节省成本,便于系统升级、扩容及维护;系统采用FPGA架构,自建核心运算机制,可自定义处理带宽,图像处理能力优异。无操作系统,启动速度快(约5秒),内部电源管理系统意外断电对系统无影响。可快速恢复,稳定性高,支持7×24小时无间断连续工作,分辨率高达4K、2K,1080P,完全支持HDTV,HDCP。基于交换架构的专用总线设计,保证每个输出屏幕都有独立的专用带宽,无论系统处理多少路高清信号,都能保证图像信号清晰、流畅、不丢帧。

智能中央控制功能:支持多种控制方式,如:Ethernet、串口控制,可编程软件支持有线和无线触摸屏,支持跨平台控制终端,包括Android、IOS、Windows、鸿蒙系统及麒麟系统;支持有线及无线屏控制;支持多用户及多屏同步实时控制;主机带有多种控制接口:RS-232、RS-485(RS-422)、DMX512、JSON、UDP、TCP/IP、双向RF多协议支持,ITNET、E-BUS、CAN多总线协议等,可用于控制各类周边设备。可根据用户需求定制符合用户使用要求的操控界面,灵活的编程工具可实现个性化设计,完成各种复杂操作场景简单化。采用无线网络双向传输, 方便用户使用。 利用有线及无线触摸屏可实时对应用场所进行管理控制, 方便、快捷。

智能控制终端:前面板具有10.1寸16:10高清液晶触摸屏,可直观显示用户操作、IP地址及系统设置,通过WIFI或有线网络连接,触摸屏支持本地或网络在线音频与视频的播放,内置高保真扬声器;

动态视频预览:可外接视频预览模块,实现动态视频预览,最大可扩展8个预览模块,同时接收8路RTSP流媒体信号;

产品性能指标:

音频部分:

8路平衡音频输入(Mic/Line),8路平衡音频输出(Line);

32位DSP芯片处理,96KHz采样率,24Bit AD/DA转换;

具备+48V幻象电源,话筒和线路输入增益切换,其中话筒的输入灵敏度可调;

音频输入处理部分包含:每通道高切,低切,5段参量均衡,噪声门,增益,静音,相位,连动调节,音量编组调节等处理功能;

音频输出处理部分包含:每通道31段均衡,,压限器,增益,静音,高通-低通滤波器,分频,相位,延时器,反馈抑制、回声消除、噪声消除;

音频输入输出之间可以自由进行矩阵式分配,自由复制且每个输入输出通道名称可以更改;带独立的相位曲线调整功能;

支持自动摄像跟踪功能,最大支持8路4K高清摄像机;

支持MP3或无损音频播放,并可在线播放“QQ音乐”或“酷狗音乐”,独特的AUX专用通道设计,可混编全部话筒通道,可广泛应用于会议、多功能厅等各种应用场合;

具备8路GPIO接口;

频率响应:20Hz-20KHz;

信噪比:>-115dB;

谐波失真:1KHz<0.005%;

分离度:<100dB;

音频最大输入电平:+15dBu,

最大输出电平:+18dBu;

音频输入阻抗:平衡式连接,>2KΩ,

输出阻抗:<500Ω;

视频部分:

支持可热拔插混合架构,支持输入输出共4卡槽,最大8进8出高清无缝交互视频矩阵;

HDMI、VGA、RJ45(HD-BaseT)板卡带数字音频同步或异步传输,支频音频分离输出;RJ45(HD-BaseT)板卡带支持RS-232同步传输;

每张视频板卡支持4路视频接口;

内置EDID以及DDC管理,EDID支持复制功能: 能实时自动复制任意个输出端显示器的EDID 信息的交集,合集;

支持视频信号类型:HDMI 1.4、支持3D及DVI 1.0协议;分辨率高达4K、2K,1080P,完全支持HDTV,HDCP;

无缝切换,信号切换过程不会出现黑屏、蓝屏或信号停滞,接口带宽高达10.2Gbps,全数字化切换,LED操作指引;

DVI/HDMI支持输入端精确自适应补偿;DVI/HDMI信号长距离传输失真补偿技术,输出与输出距离不少于20米;

设备具有倍频倍线功能,将不同分辨率的信号统一处理输出相同分辨率的信号;

视频输出支持叠加字符,并可自定义显示的位置与颜色;

可提供光纤输入输出板卡,配合光纤传输器通过单芯多模光纤延长输入与输出的信号,传输距离300M,更可更换为使用单模光纤传输的单模收发器提升传输距离达20KM;

视频输入:支持Video, VGA, 色差(YPbPr), DVI, HDMI,HD/3G-SDI,RJ45(HD-BaseT),光纤;

视频输出:支持Video, VGA, 色差(YPbPr), DVI, HDMI,HD/3G-SDI,RJ45(HD-BaseT),光纤,TCP/IP视频预览模块;

可外接视频预览模块,实现动态视频预览,最大可扩展8个预览模块,同时接收8路RTSP流媒体信号;

控制部分:

前面板具有10.1寸16:10高清液晶触摸屏,可直观显示用户操作、IP地址及系统设置,通过WIFI或有线网络连接,触摸屏支持本地或网络在线音频与视频的播放,内置高保真扬声器;

内置DMX512协议控件,对舞台灯光实现控制或模式调用,单个拖动条控件可实现256个DMX512通道的任一通道控制;

内置语音识别控件,支持语音控制、语音反馈功能、语音信号转换控制信号,从而实现智能AI控制外围设备;

具有多个自适应RJ45接口,用于进行系统的扩充、远程升级维护、软件控制;

支持跨平台控制终端,包括Android、IOS、Windows、鸿蒙系统及麒麟系统;支持有线及无线屏控制;支持多用户及多屏同步实时控制;

音频、视频、控制模块都具有RS-232通讯输入与输出接口(方便与第三个控制设备对接),可实现级联功能;具红外、TCP/IP、直接面板操作等多种的控制方式;

编程方式:主机与iOS、Android及Windows设备之间采用128位数字加密的WiFi或有线网络传输技术进行控制,确保了系统的保密性与稳定性;

支持通讯协议:RS-232、RS-485(RS-422)、DMX512、JSON、UDP、TCP/IP、双向RF多协议支持,ITNET、E-BUS、CAN多总线协议支持;

无线通讯支持:支持WiFi远程控制、管理、维护;支持通过平板或手机进行远程控制管理;

3个USB接口:高速USB2.0编程通讯接口,USB录音接口(可对会议的全过程进行U盘录音保存),USB存储接口,最大支持32GU盘;

CPU及内存:采用四核1.2GHz主频的32位内嵌式处理器,1G内存,8G闪存;

串行通讯接口模块:单机标配支持8路RS-232、RS-485、DMX512复用口,并且其中的两路可以提供DC24V供电输出;

触发通讯接口模块:单机标配支持8路I/O、8路红外,4路RELAY;

控制通讯接口及音频传输接口:采用凤凰式接线端子,支持在线无缝热拔插;

两路CAN接口总线设备支持:接口提供DC24V供电输出,单接口支持连接多台不同协议的设备;

红外学习:内嵌或外置式红外学习器,方便调试和维护;

50个用户预设,整机状态和每个预设都可以单独存储和调用。ID设置功能可以级联控制256台机器,还具有密码保护功能,使设备更安全;

过流保护:接口过压过流保护,抗15000V静电冲击能力;

系统更新:支持系统自动云诊断、云备份、云恢复;

双电源接口设计:两组电源中的其中一组不带开关设计,支持24小时接电工作,另一组电源接口带开关控制,以适合不同的使用环境要求;

电源:AC110V-240V 50Hz/60Hz;

尺寸:483×320×235mm

重量:12.0Kg
